我为小蜜打考勤:我制作的蜜蜂出勤记录器(陆续更新)

  [复制链接]
QQ
QQ
积分
2794
在线时间
758 小时
居住地
贵州省 遵义市

3498

金钱

569

回帖

2794

威望

金牌会员

Rank: 4Rank: 4

发表于 2016-3-4 18:05:51 | 显示全部楼层 |阅读模式

欢迎注册成为中蜂网会员

您需要 登录 才可以下载或查看,没有账号?立即注册

x
本帖最后由 hesg 于 2016-3-4 18:36 编辑 2 N4 C* D1 c" {8 Y% E) K- ~& E- W

( I8 U: P% q) f4 ~$ g0 {
   现在各个行业都有其他学科的技术融入,作为技术练手,我也尝试一下用Arduino单片机记录一下蜜蜂每天的出勤情况,每年的什么日子开始大量活动,什么时间什么温度下活动频繁,这些数据全部上传到物联网上,利用手机随时随地观察.
   要记录到这些数据,首先得记录到当时的日期、时间、温度、湿度,更关键的是蜜蜂的进出量,需用一个传感器记录蜜蜂进出巢门,我采用红外线传感器探测,把它安装在巢门口,当一只蜜蜂经过巢门时单片机就记数,进出两次记一个数,当天晚上蜜蜂活动结束时得到的总数就是这箱蜂群的当天活动总蜂量。实际上每只蜜蜂每天不止采一次蜜,每一只蜜蜂进、出的次数也不一样,因此在记数时得到的蜜蜂出勤数据单位为蜂次,例如:2016-3-4,18:00,气温:20度,湿度:70%,当前时间出勤量:50蜂次/每分钟,时至此时总出勤量为:29500蜂次左右,每分钟得到一个数据,最终为每天一个出勤总量数据。实际上这么多数据全部采用曲线的形式表示出来,一目了然。非常方便很有意思,不用开箱就能知道哪一箱蜂群活动频繁,数据长期保存,隔年还可查看分析。
( a! ~- |' N" \2 |& A; X

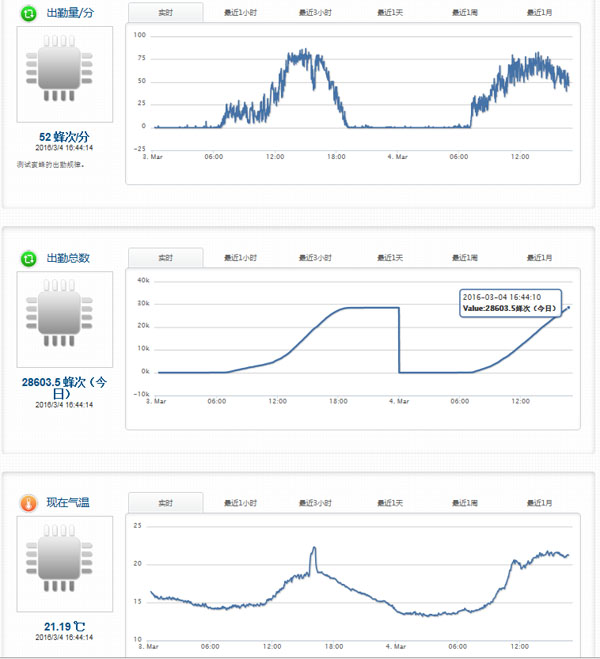

  这是我上班时在单位电脑上查询的两日的蜜蜂出勤情况:

) w& |  P% R8 o1 a. N- M2 ?2 }" N, h1 m9 I
    上图为日期为2016年3月3日的蜜蜂每分钟出勤数,数值较大时是在9点到下午6点左右;中图为蜜蜂当日的已出勤总量;左边上升沿为蜜蜂出勤总量的不断增加,当到晚上时蜜蜂已回巢休息因此总数不再增加,为水平一条线;在曲线的右边的下降沿为晚上零点时总数复位。第二日早上6点左右蜜蜂又开始有少量活动,9点左右大量出勤;下图为与蜜蜂出勤情况相对于的温度情况,看得出与上图的蜜蜂每分钟的活动密度相对应的,此时的气温也在快速上升。
  实际使用时如果在采蜜繁忙时期,由于蜜蜂进出量大,一个蜂门肯定不够会造成拥堵在巢门外,因此我采用四条道,四车道同时供蜜蜂进出,如果不够还可以增加,四条蜜蜂道路分别采集数据,然后由单片机计算相加后再上传到物联网上记录和保存。
% |8 N$ L! ?$ n! Z* ^

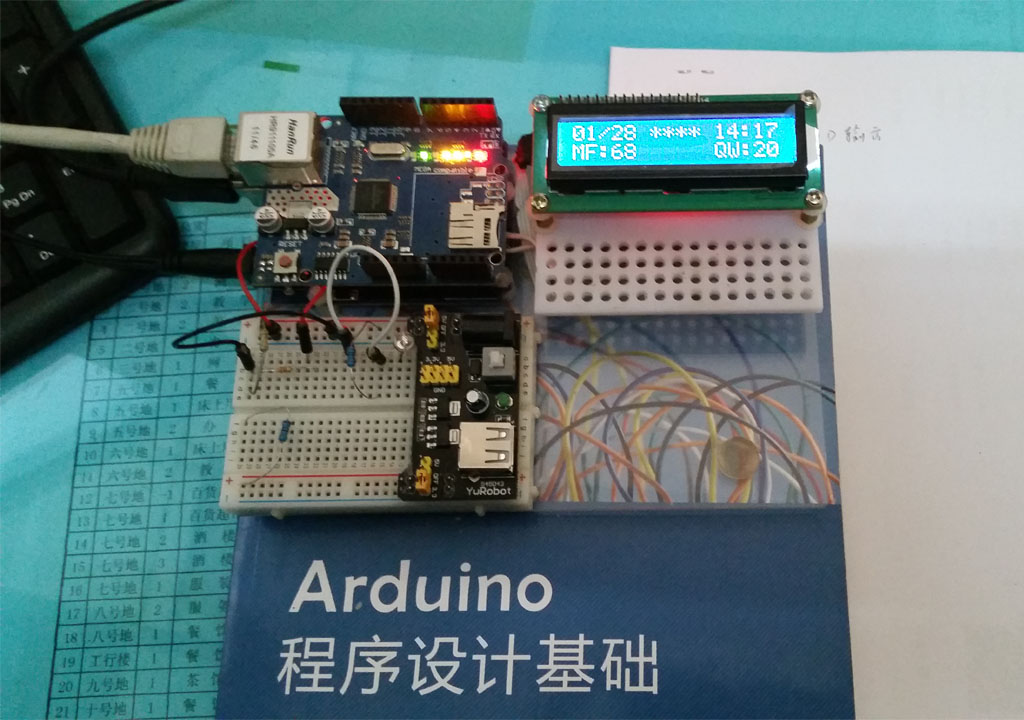

  编程实验时的图片

编程实验

编程实验
3 L: |0 G' a4 b6 N; |4 K

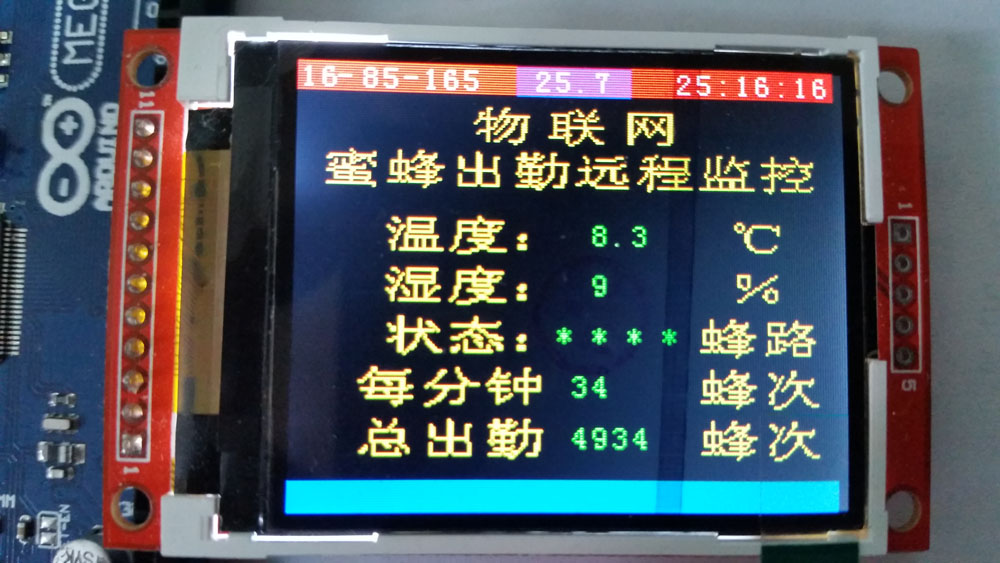

开始用的显示屏:
: \% B1 p; m4 a: L$ g' r" ]% J
开始时用的这款液晶显示屏,图中为采集的四条蜂路,显示的内容非常丰富,但后来考虑到由于是做实验并为减少成本,就改用了另一款显示屏,只是不能显示中文,显示内容也少了许多。采集的数据上传到网上,不管你走到哪里,都能查看,就是出国也一样。下图为就是我在越南旅游时用手机在宾馆利用当地的WIFI查询的家中热带鱼水温曲线的截图,水温在20.4到20.7之间徘徊,非常精确。

( v! a4 @; g$ E
因此随时随地只要你拿出手机就能查看到蜜蜂的上述数据。
. L) T3 f! q  U

% R: T6 `0 K1 o/ z/ Y! @补充内容 (2016-3-4 20:45):
8 g: ^6 J3 S8 A我得先声明一点,此只是趣味制作。曾有人提问:如果有的蜜蜂是出去拉屎拉尿该怎么算?有的是出去了转一圈马上又回头,这些又该怎么算? 7 \6 U$ _3 P* y' E! H: g# @% e+ x
  此并非计量设备,没有经过计量局校准,无法达到计量精准。没必要吹毛求疵。

点评

很好,很强大。非常给力!  发表于 2016-3-4 22:09

评分

参与人数 9威望 +20 金钱 +370 收起 理由
yudi635012 + 20
蔡呈贵 + 20 + 100 很给力!
鑫枫雨 + 50 牛人啊!~单片机都都用上了
利多卡因 + 20
福之蜂 + 100 很给力!

查看全部评分

QQ
QQ
积分
4289
在线时间
889 小时
居住地
福建省 龙岩市 漳平市 和平镇

3486

金钱

406

回帖

4289

威望

金牌会员

Rank: 4Rank: 4

发表于 2016-3-4 18:12:35 | 显示全部楼层
强悍,有创新的一个人,点赞
回复 支持 18 反对 6

使用道具 举报

QQ
QQ
积分
5073
在线时间
2045 小时
居住地
安徽省 池州市 东至县 青山乡

5410

金钱

394

回帖

5073

威望

白金会员

Rank: 5Rank: 5Rank: 5

发表于 2016-3-4 18:20:57 | 显示全部楼层
好东西,可惜我不懂
回复 支持 8 反对 1

使用道具 举报

QQ
QQ
积分
2794
在线时间
758 小时
居住地
贵州省 遵义市

3498

金钱

569

回帖

2794

威望

金牌会员

Rank: 4Rank: 4

 楼主| 发表于 2016-3-4 18:23:32 | 显示全部楼层
本帖最后由 hesg 于 2016-3-4 18:33 编辑 9 u; A+ ~/ A" m1 ^2 y, S
2 P! \3 K6 c% \- c  f) q- N% |
  楼上的好快,我还在编辑修改呢。多谢关注。
6 s1 N" p8 W+ v* U4 c1 R4 ]0 x" E  不知怎么回事,最上面的一张温度曲线显示不出来,要查看可双击图片。( l( m* B7 K$ x& E  j' j& q

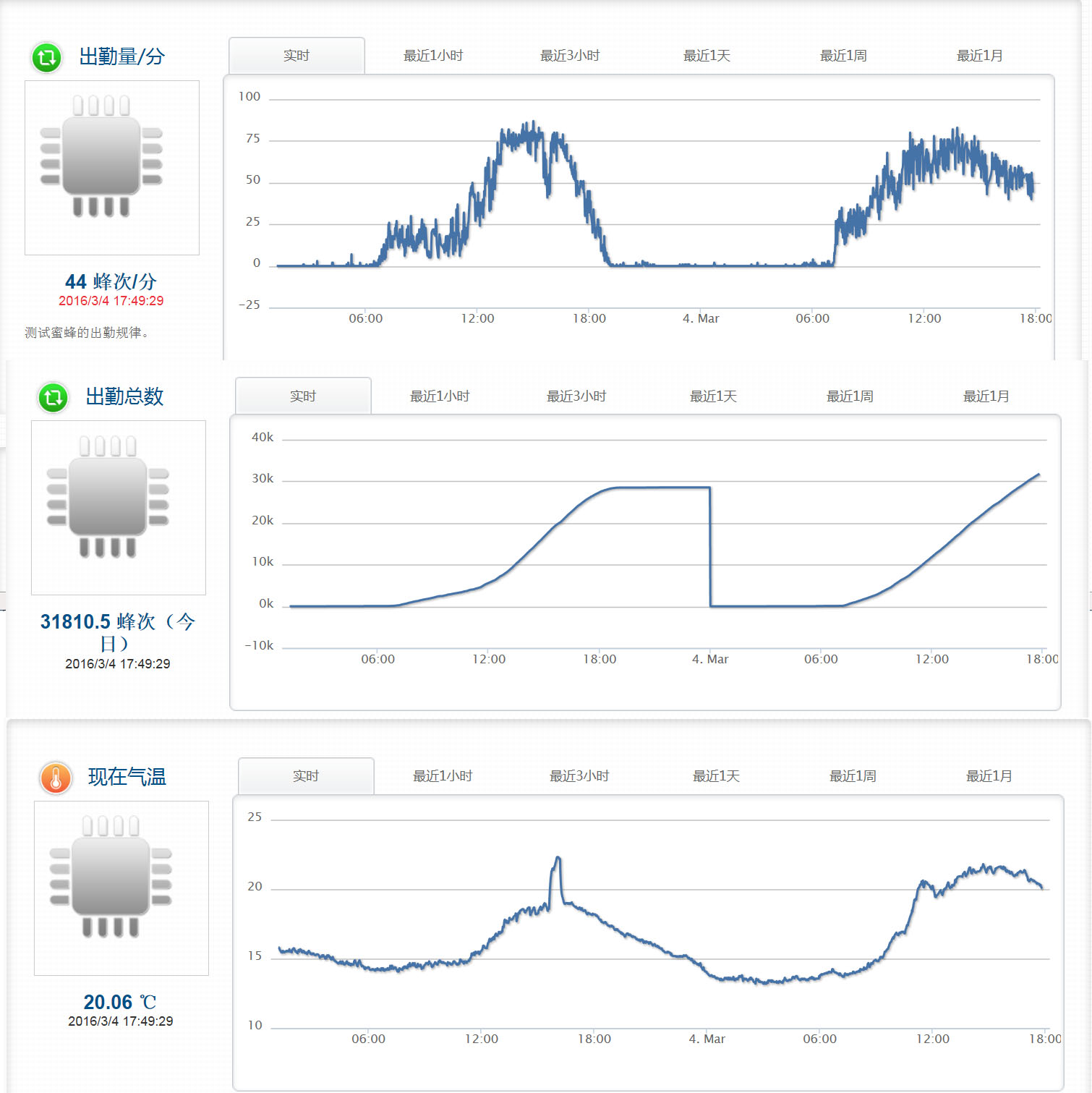

  此时的蜜蜂出勤总量已超过33000蜂次了,在这次实验中因为天气的原因,蜜蜂总量都一直在28000以下,今天爆表了,因为在软件的整形变量中所代表的数值只能小于32767,软件还得修改。+ G4 R6 \9 W) Q7 \6 y$ t! S% j. f
回复 支持 3 反对 1
